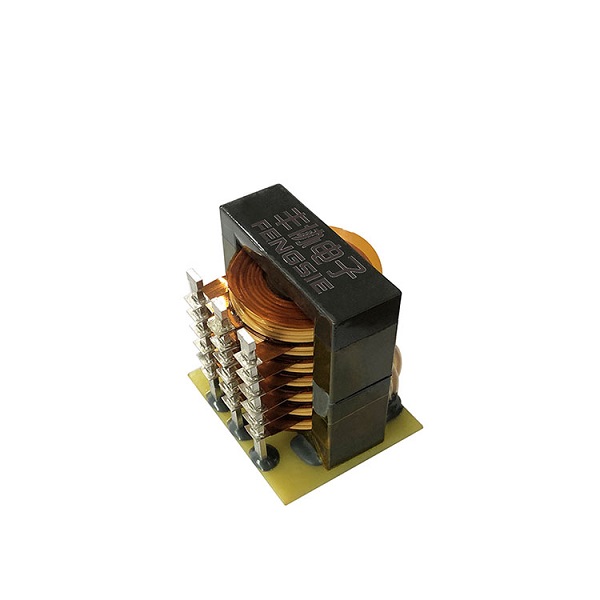

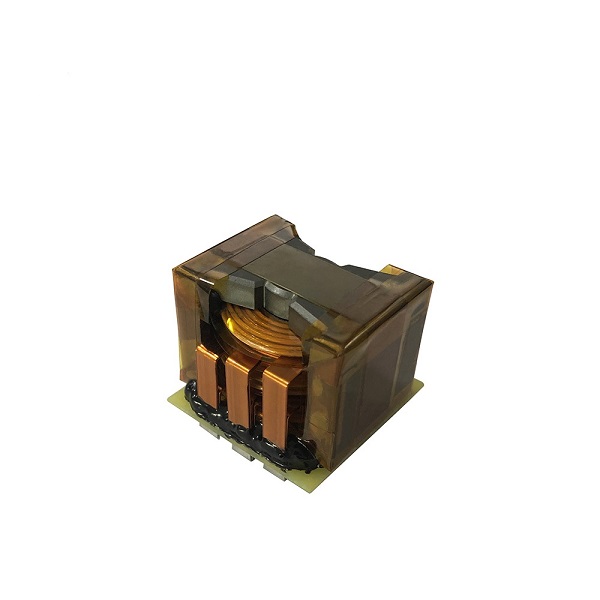

关于平面变压器

平面变压器使用可以直接放置在PCB上的扁平绕组。正是使用了带有轨道的PCB，形成了绕组窗口的形状，才形成了平面形状因子。主要优点可概括如下：

低调。它允许一个小而优雅的设计。

高效的热量管理。外形意味着更大的表面积，使变压器能够散发更多的热量。

可重复性：性能一致，不存在绕线装置的漏电感等参数变化。

平面磁芯为热传导提供了更好的热特性，并使器件保持在比绕线等效器件更低的温度下。平面磁芯比传统磁芯具有更高的表面积与体积比，并且更有效地与环境交换热量，从而实现了这一点。

与所有设计一样，在将平面变压器集成到电路板布局中时需要做出妥协。特别是，迹线被用作绕组，因此必须记住电流和耗散。高温意味着板上有更多的空间。也就是说，轨道宽度方面的不同要求可以限制转弯。这一切都取决于在建电源的总体规模。平面变压器要求元件经过标准的PCB制造工艺。

平面变压器是一种可以合并或单独使用的部件。电路板多层之间的适当介电厚度是需要记住的一件事。最大电压（由于击穿）和散热率都取决于所使用的介电材料。它还影响绕组之间的漏磁通。此外，必须限制绕组间电容，以减少绕组之间或变压器线圈附近平面之间的电容损耗。因此，有用的频率受到电容耦合的限制。

平面磁铁具有降低变压器高度的优点。此外，由于多层板成本高昂，通常会制作平面变压器并将其添加到板上，而不是将其包含在板本身中（就像一些DC-DC平面设备的情况一样）。

平面变压器通常使用PCB或带有低轮廓磁芯的铜箔绕组制成。尽管PCB绕组具有显著的工业化优势（可制造性、成本节约、可重复性），但它具有挑战性，需要专门的工具、技术和工程师的时间来创建多层PCB变压器原型。因此，平面组件原型成本高昂，开发难度大，而且通常需要专业分包。

平面变压器为高频开关电源提供了一个很好的解决方案。这些类型的变压器的使用最近有所增加，因为它们具有尺寸减小的优点。
